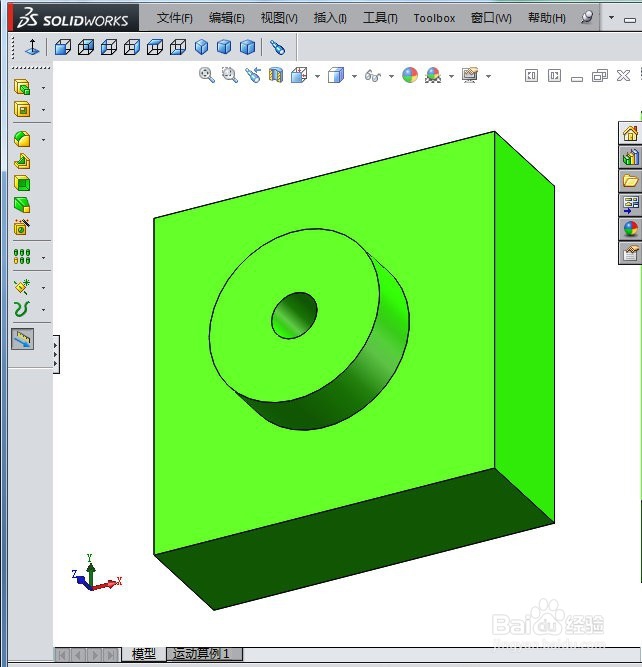

1、我以下图零件为例来做一个示范。

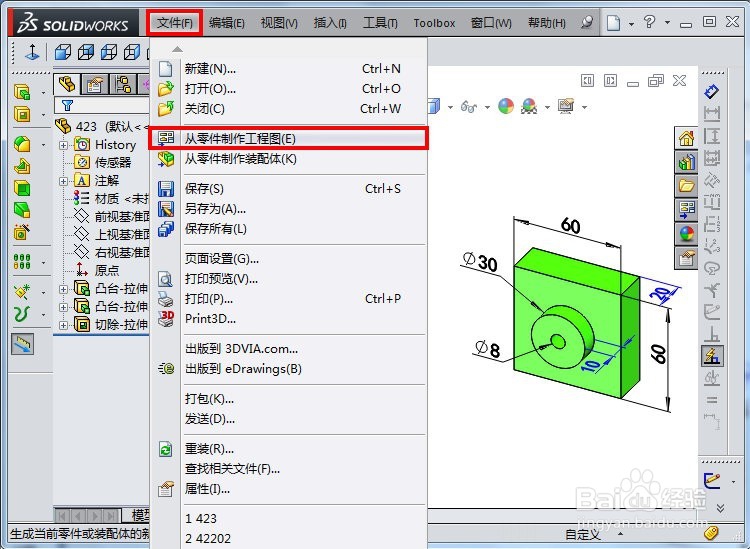

首先，制作该零件的工程视图，单击“文件”>“从零件制作工程图”。

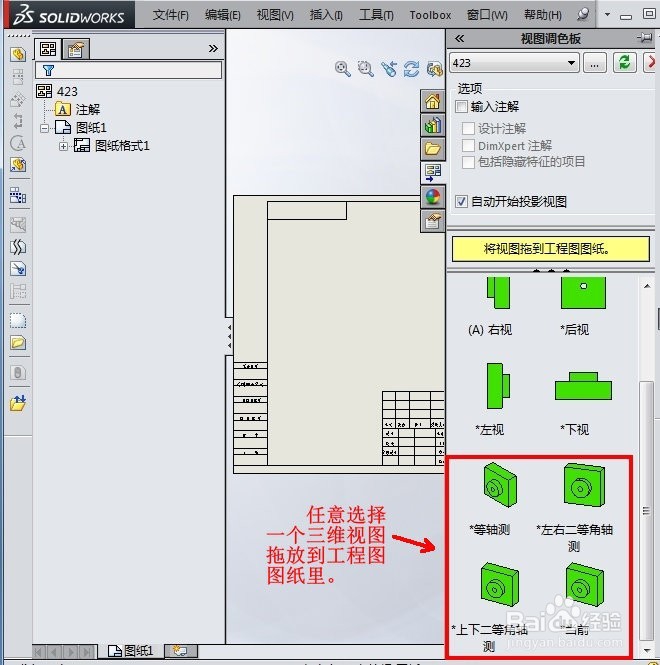

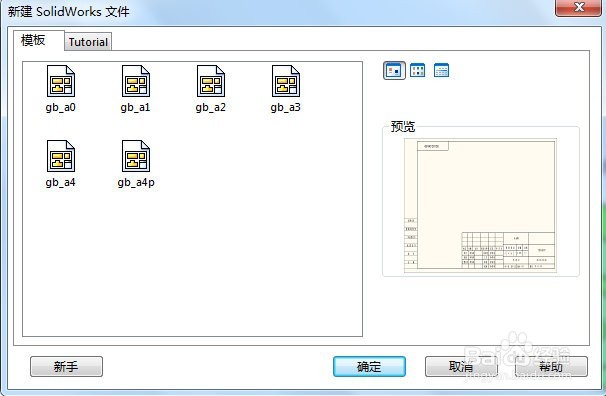

2、 在弹出的窗口里，我随意选择一个模板后“确定”。接着进入到工程图模式，在右侧的视图调色板下部，任意选择一个三维视图拖放到工程图图纸里。
3、 若没有合适的视角，则可以在零件图里将零件调整到合适的角度后，在生成工程图时，选择右下脚的“当前”视图即可。也可单击工程图工具栏的“模型视图”快捷图标继续插入各种视图，后续有说明。

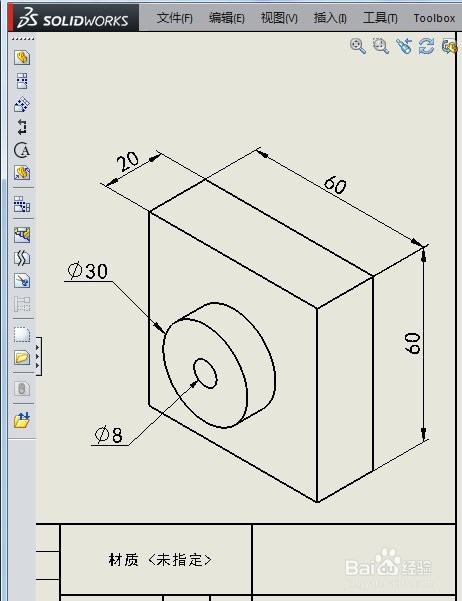

4、 我插入了一个三维视图来标注尺寸如下，这些尺寸都如实的显示了零件的实际尺寸。

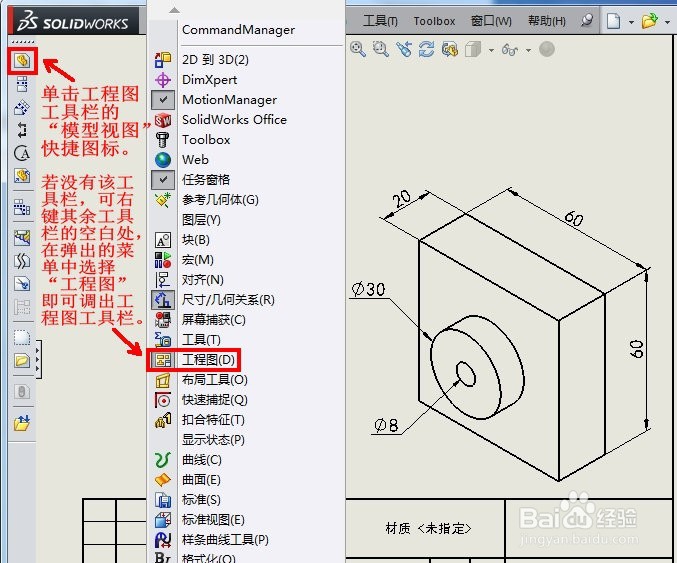

5、 而如果我制作一个二维视图，再由这个二维视图来投影出一个三维视图，则该三维视图所标注的尺寸就不是零件的实际尺寸。我来示范一下，首先单击工程图工具栏的“模型视图”快捷图标，若没有显示该工具栏，可右键其余工具栏的空白处，在弹出的菜单中选择“工程图”即可调出工程图工具栏。

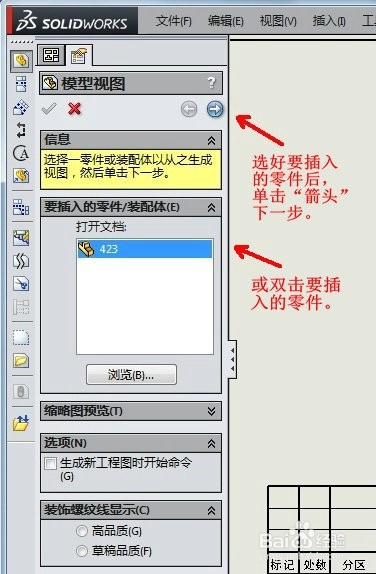

6、 在左侧出现的模型视图特征管理里，在“要插入的零件/装配体”一栏里选择零件后单击“箭头”下一步，或者直接双击该零件。

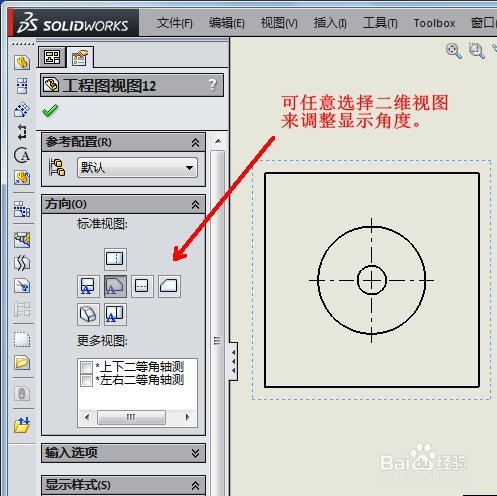

7、 在下一步骤里，鼠标放置好视图后，可任意在左侧工程图视图特征管理里选择各二维视图来调整显示角度。

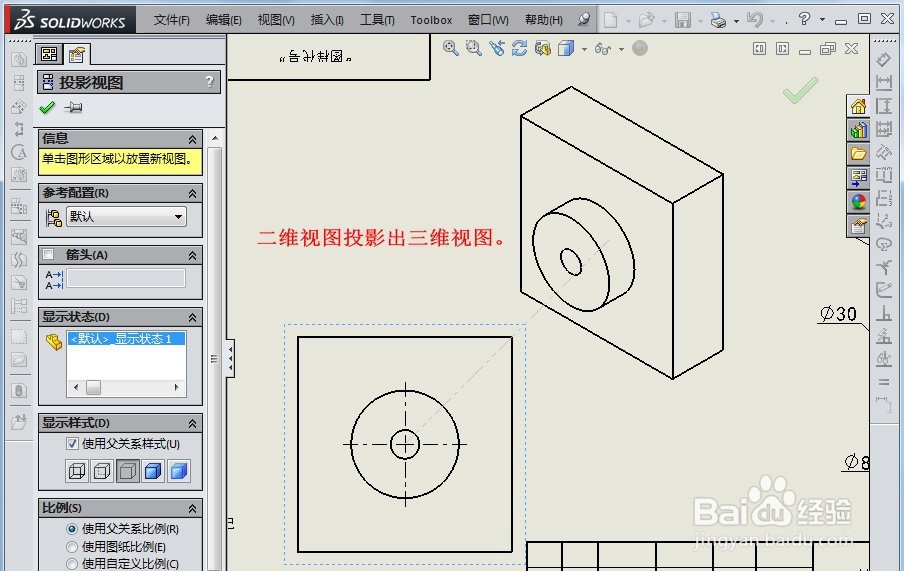

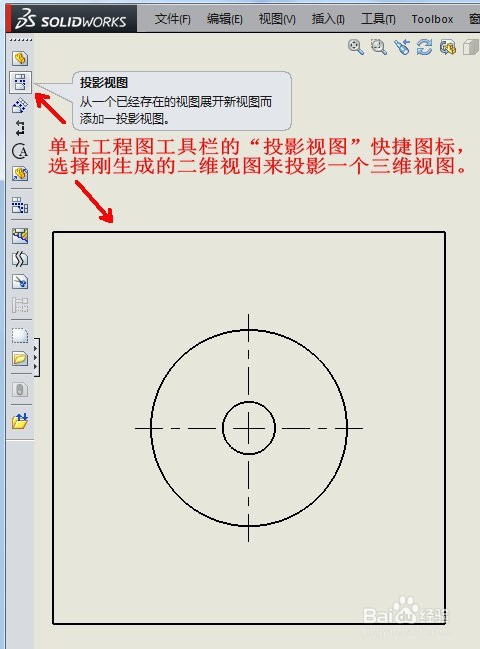

8、 接着单击工程图工具栏的“投影视图”快捷图标，选择刚生成的二维视图来投影一个三维视图。

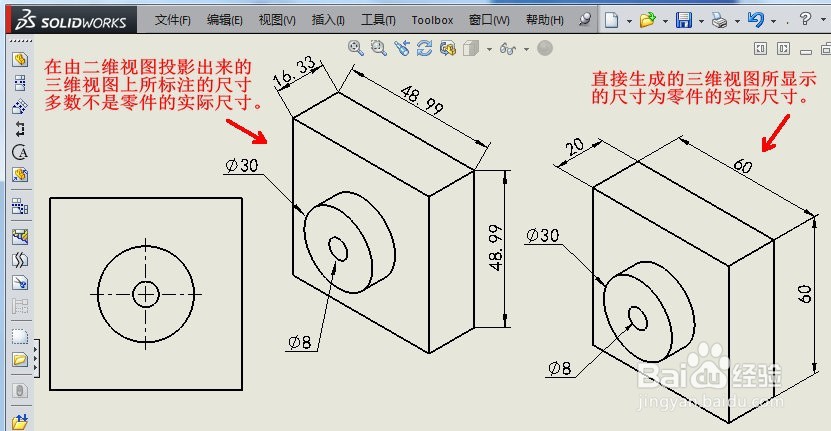

9、 然后在该三维视图上标注尺寸，我们会发现所标注的尺寸多数不是零件的实际尺寸，所以可以断定，要在三维视图上标注出零件的实际尺寸，则该三维视图不可由二维视图投影而得，必须是直接生成的三维视图。
10、总而言之，由“模型视图”生成的三维视图所标注的尺寸为零件的实际尺寸，而由“投影视图”生成的三维视图所标注的尺寸则多数不是。
