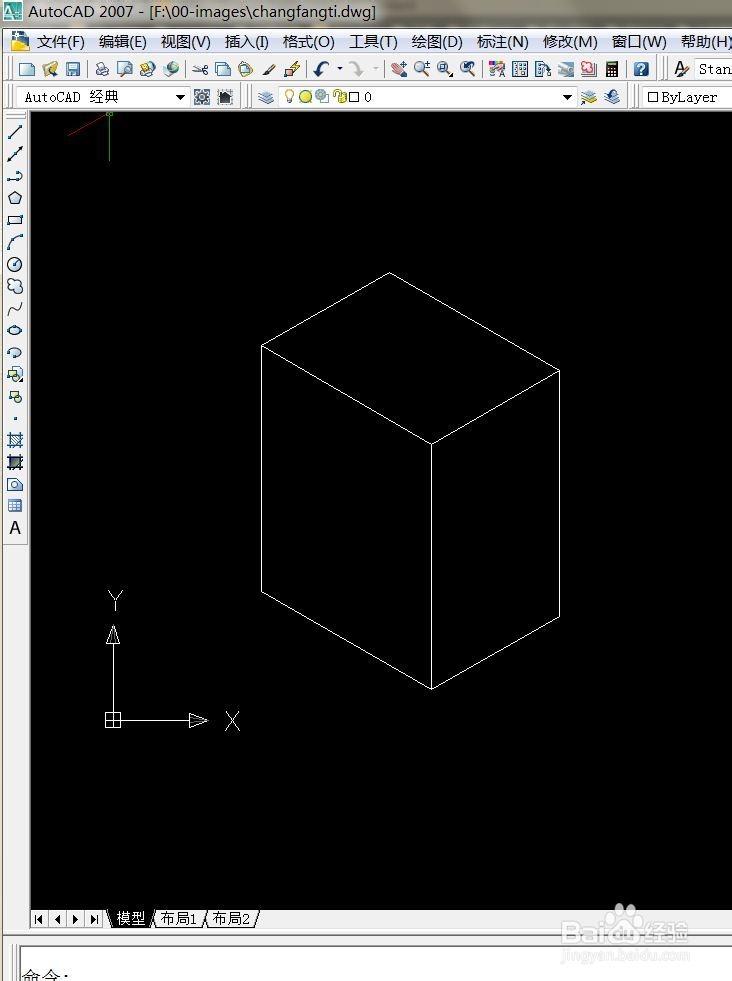

1、打开需要标注的长方体(轴测图）

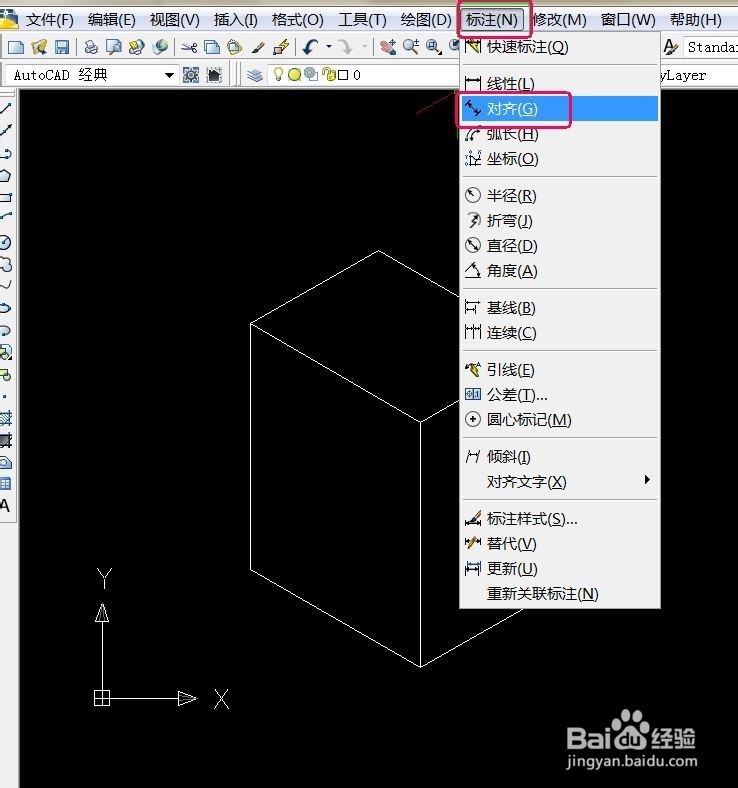

2、点击’标注‘，选择’对齐‘。

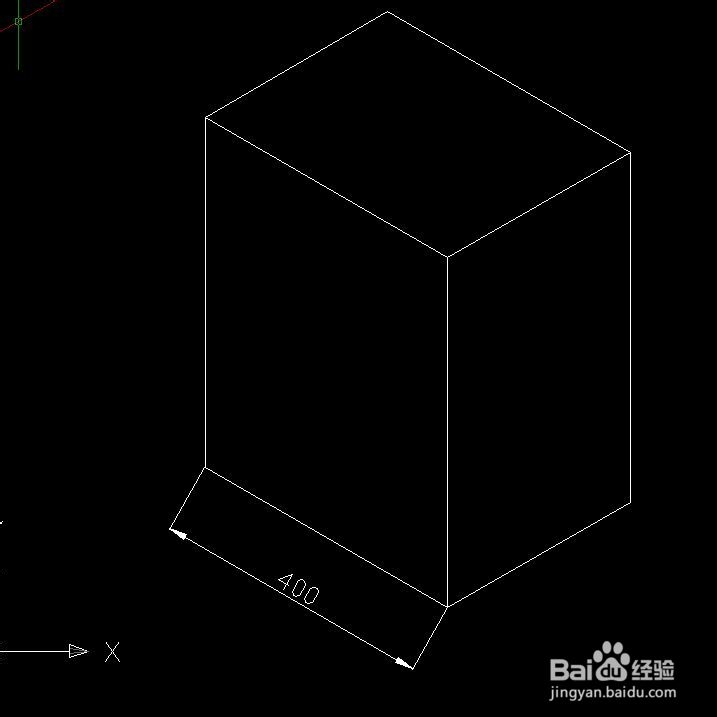

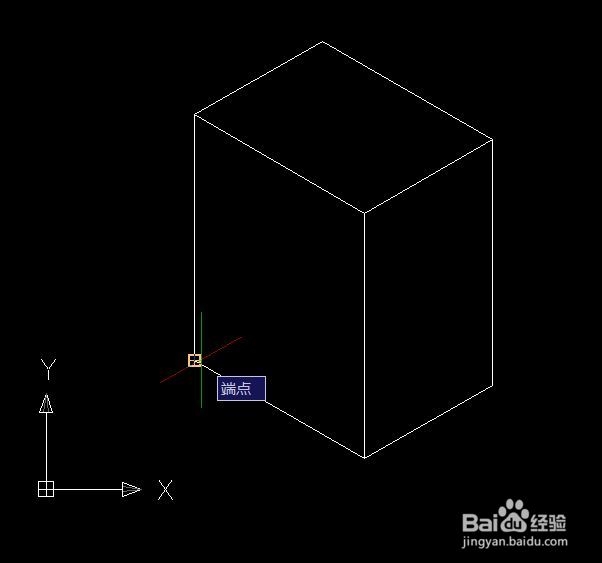

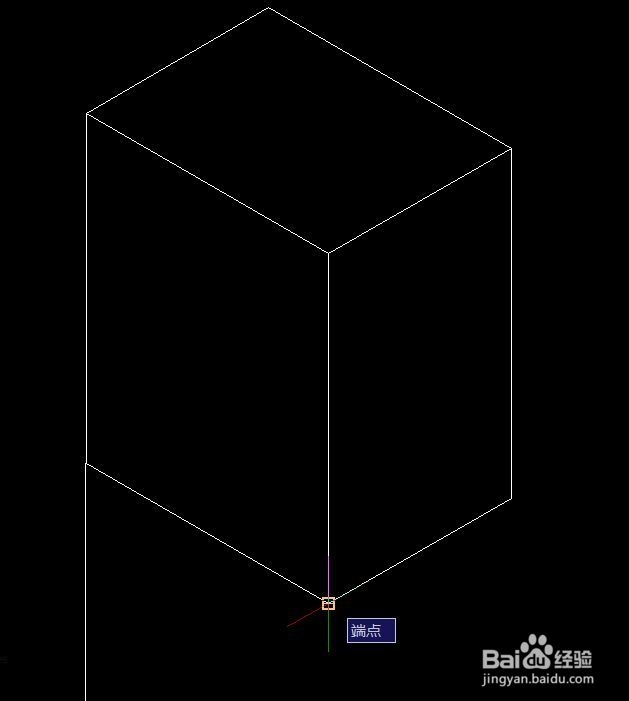

3、捕捉设置选择等轴测捕捉，第一点选中一个端点，再选另一个端点，左击然后再往空处拉一点。这样长就显示出来了

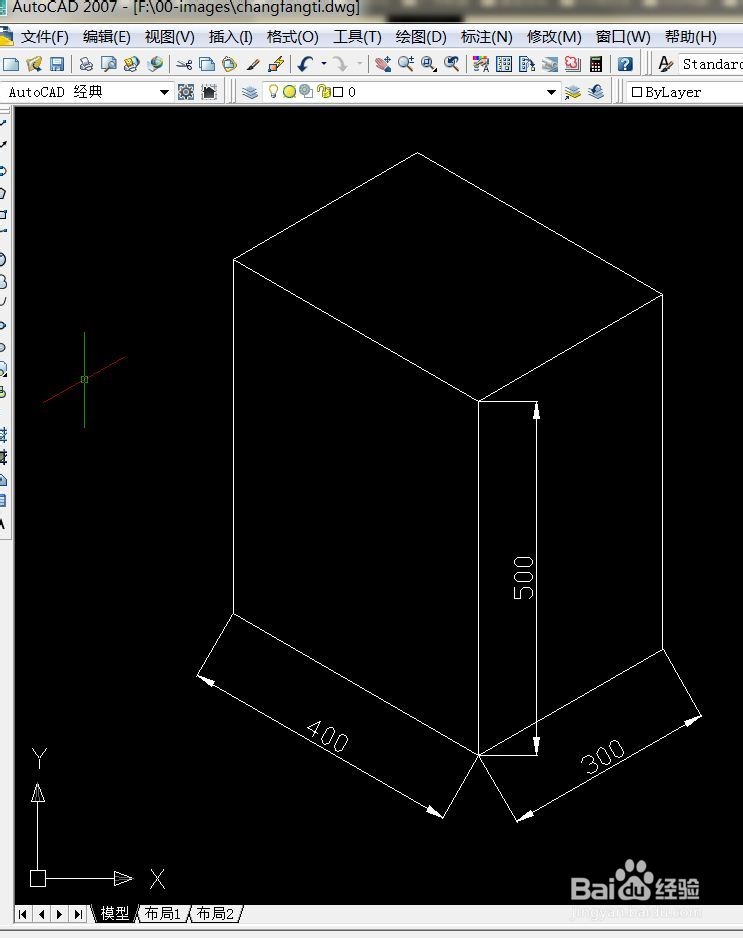

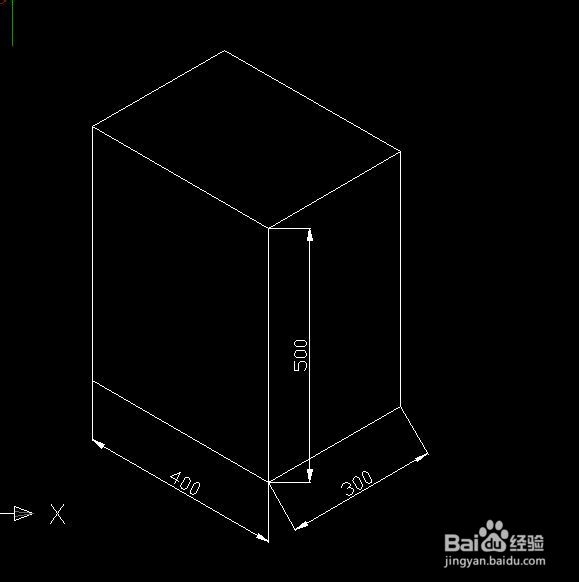

4、同理作出宽和高。

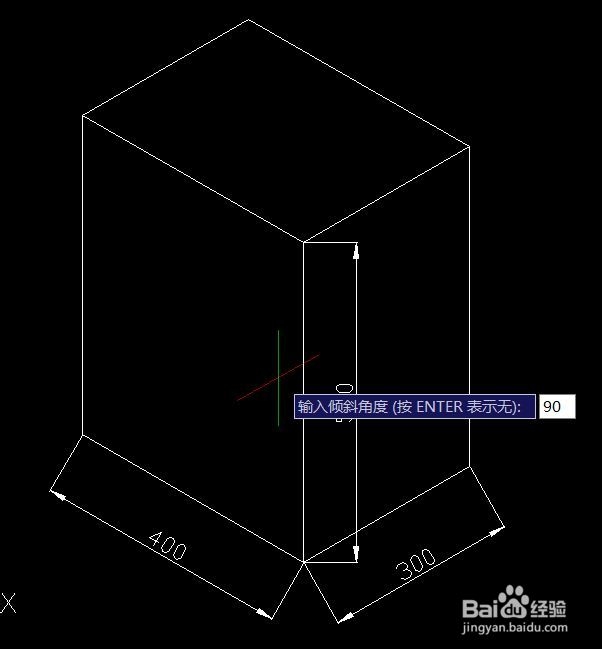

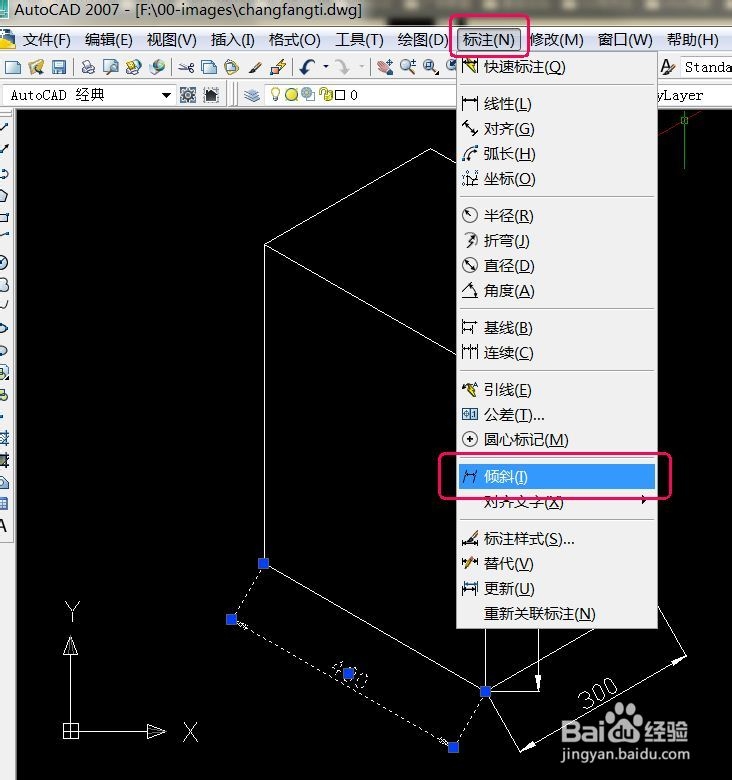

5、发现标注线需要修改，点选长方体的‘长’标注，该尺寸线走向为上下，选择'标注’——‘倾斜’，然后输入倾斜角度90°

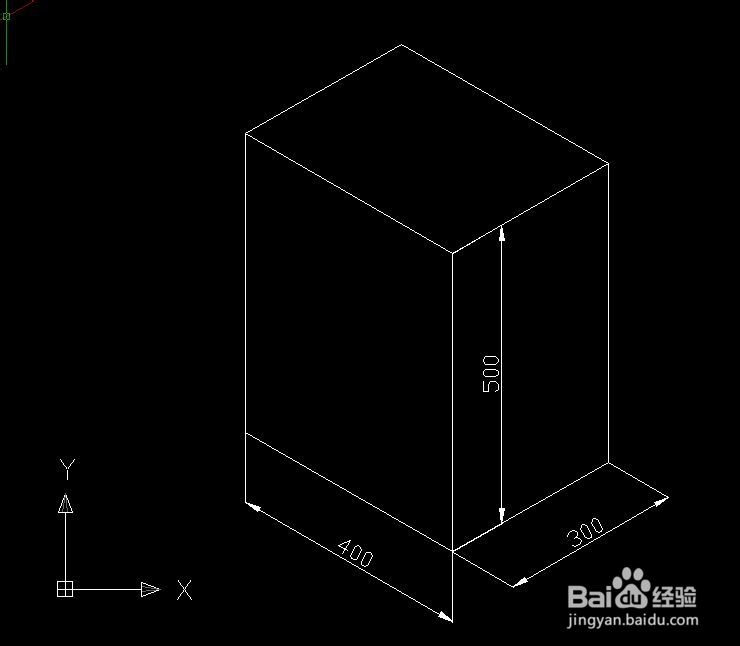

6、同理300的宽标注线为前后走向倾斜150°，而高标注线选择左右走向倾斜30°。

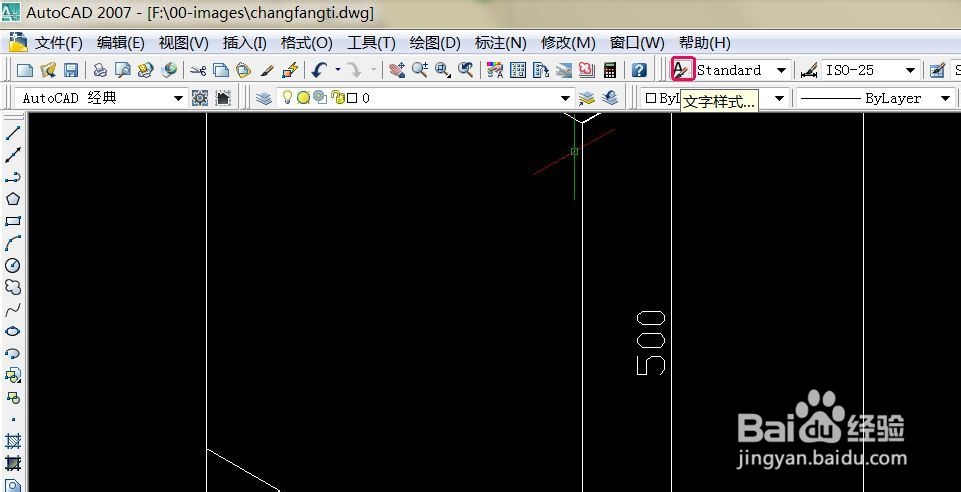

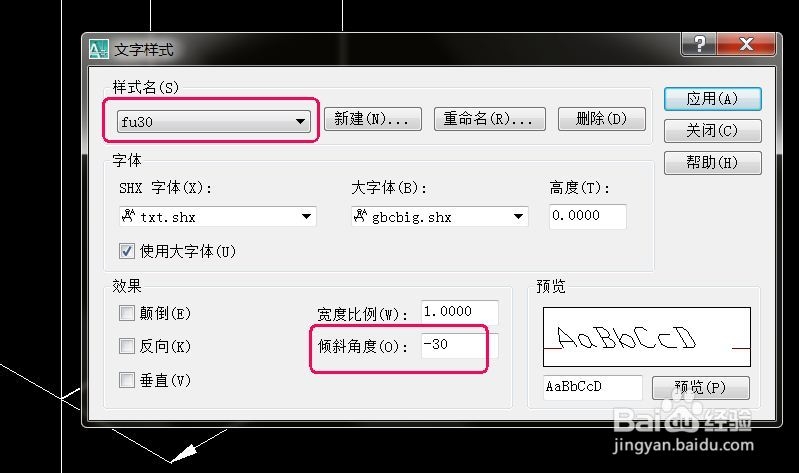

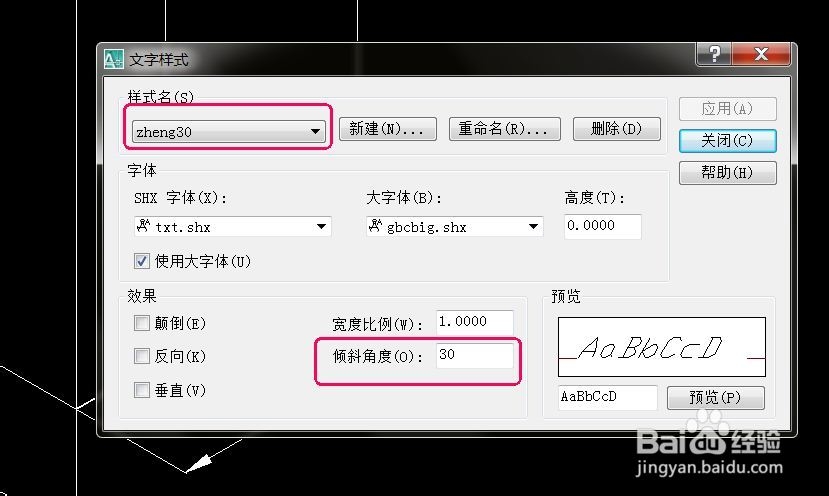

7、这个时候线型好了，但文字部分还没有和尺寸线对应的“立起来”，如图中的‘400’。这是我们要新建一个文字样式:先单击文字样式工具，弹出文字样式工具新建一个fu30的文字样式，倾斜角度-30，其余与默认的standard样式一样。再新建一个zheng30的文字样式，倾斜角度30。

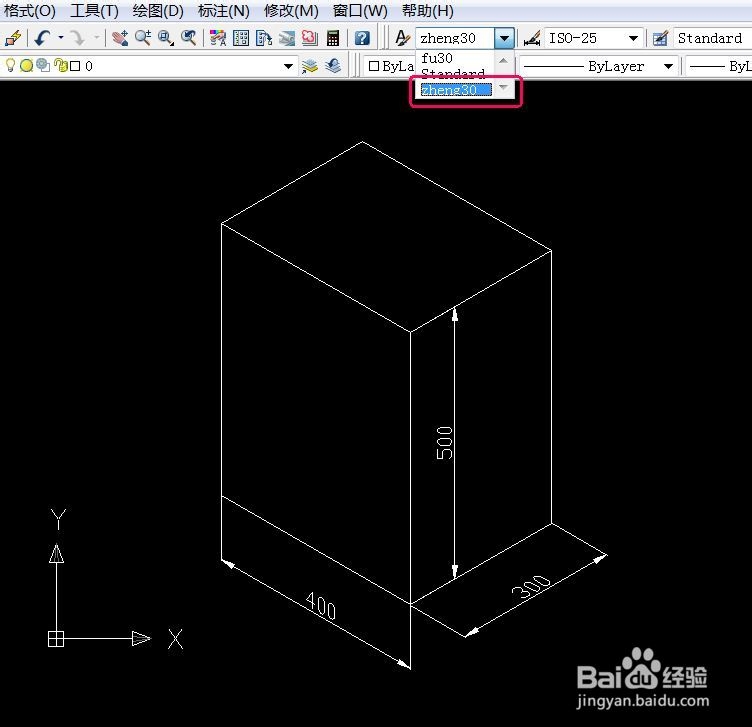

8、按实际情况更改文字样式，直到满意为止。
