birt教程:[9]图表报表

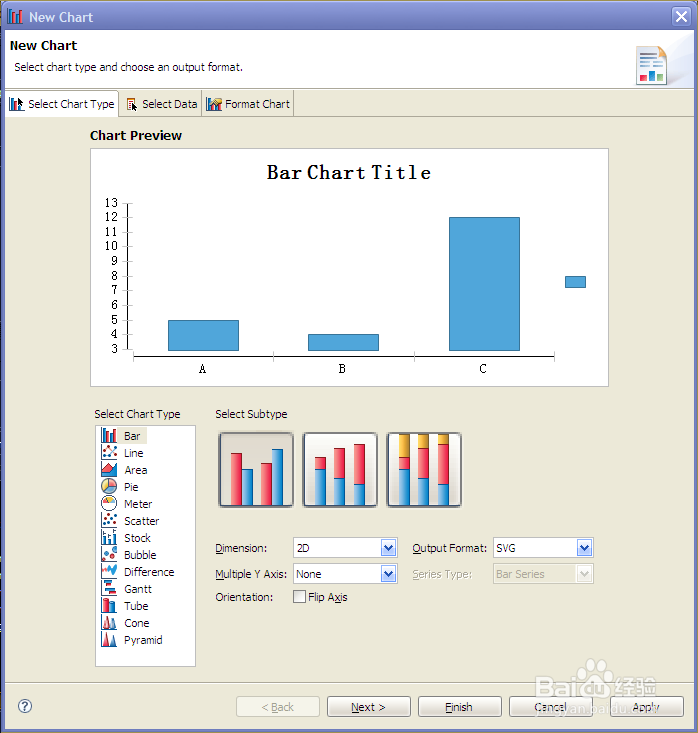

1、为报表插入图表本例我们直接利用3.6交叉报表的数据集，直接在3.6所创建的报表上插入图表。在选用板“Palette”视图中拖拽一个“Chart”至布局编辑器中交叉报表“CrossTab”的下方。设定图表属性1．选择图表类型进行上一步拖拽之后，会弹出如下窗口：在此窗口我们首先要进行图表基本属性的设定。系统提供给我们有13种可供选择的图表，这里我们选择第一种“Bar”即柱形图。在窗口中部右方的“SelectSubtype”部分有三种类型可供我们选择，这里我们选择第一个，其他的数据设定：Dimension：2DWithDepth(设定图形维度)OutputFormat：SVG（设定输出图表的格式）MultipleYAxis：none

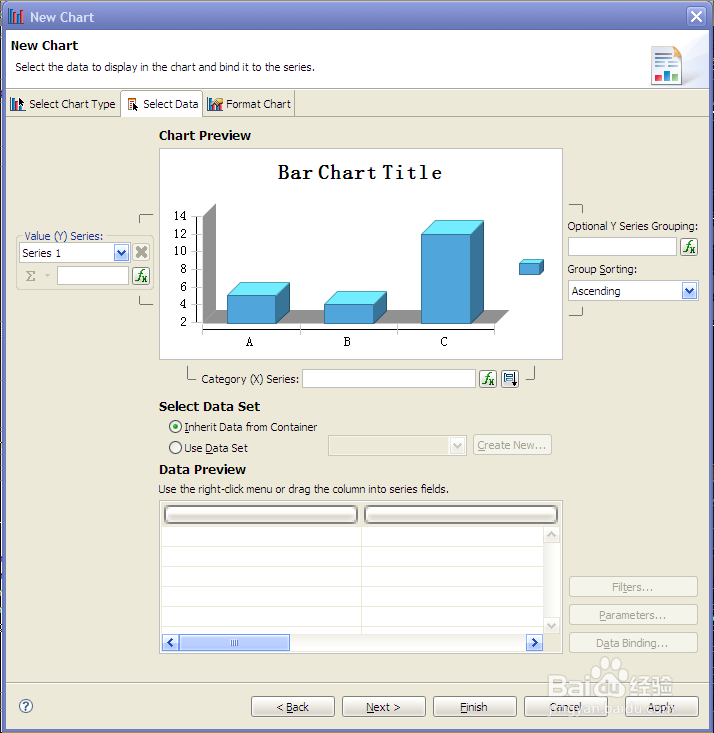

2、选择“Next”进入下一步：

3、设定好图表基本类型之后，进行图表的数据设定。窗口哦界面如上图。在窗口中部的SelectDataSet中，选择UseDataSet，然后从它的下拉菜单中选择我们所创建的唯一数据集contract，此时，DataPreview窗口出现了数据集中的各个数据项：

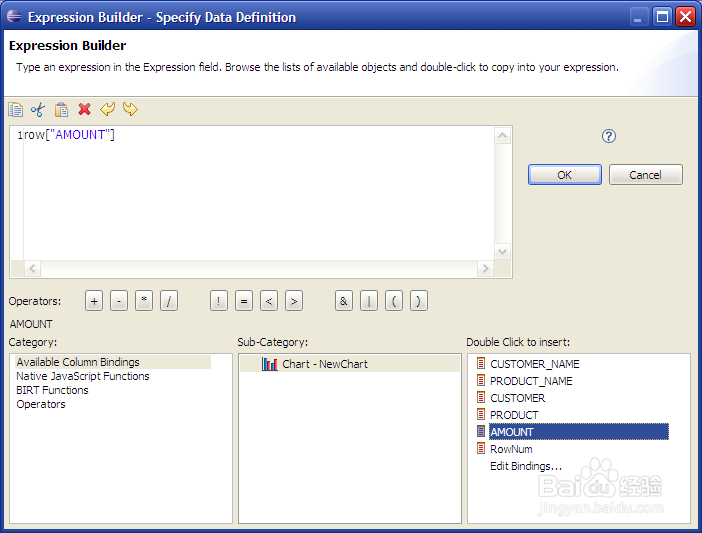

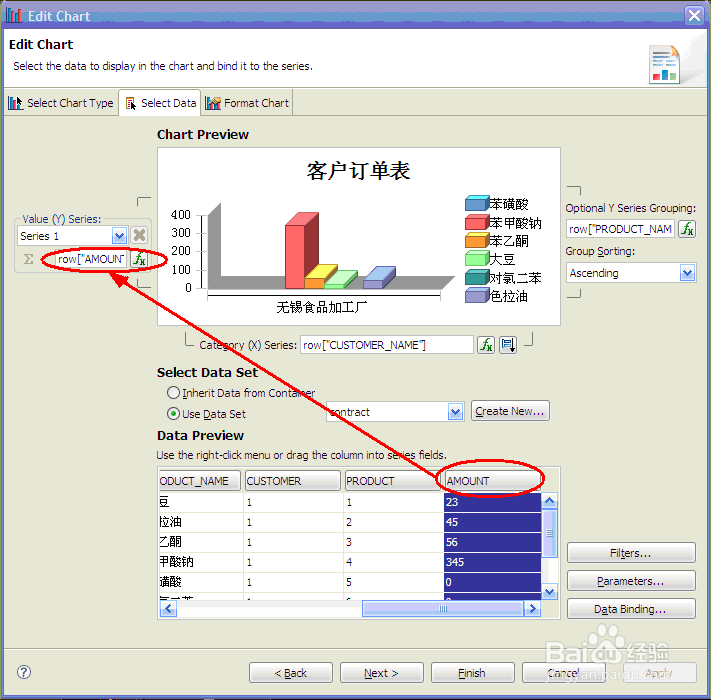

4、2将数据项中的AMOUNT拖拽至左上方“Value（Y）Series”中的“∑”框内。表示在图表的Y轴的变量设定为amount变量。（也可以通过点击“∑”框左边的函数符号来进行设定。点击进入后，在下方三个小窗口依次选择“AvailableColumnBindings”→“Chart-NewChart”→“AMOUNT”，点击“AMOUNT”时进行双击。或者可以直接在编辑窗口输入“row["AMOUNT"]”即可。点击“Ok”完成）

5、3用与第三步相同的方法，设定：Cetogory（X）Series：row["CUSTOMER_NAME"]（设定X轴变量）Optional（Y）SeriesGrouping：row["PRODUCT_NAME"]（设定分组变量）GroupSorting：Ascending（选择默认，指排序方式为升序）选择“Next”进入下一步。

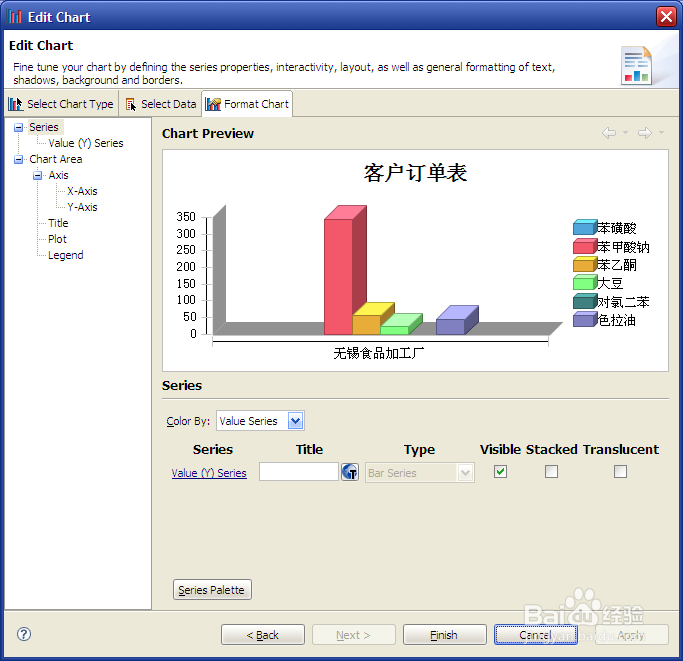

6、4本部分进行图表的格式化，对图表进行一些显示的处理。这里我们只修改一下图表的标题，点击Title框左边的“”图表，进入编辑器，输入标题：“客户订单表”。
