1、首选打开cad然后将我们的原图打开,如图所示:

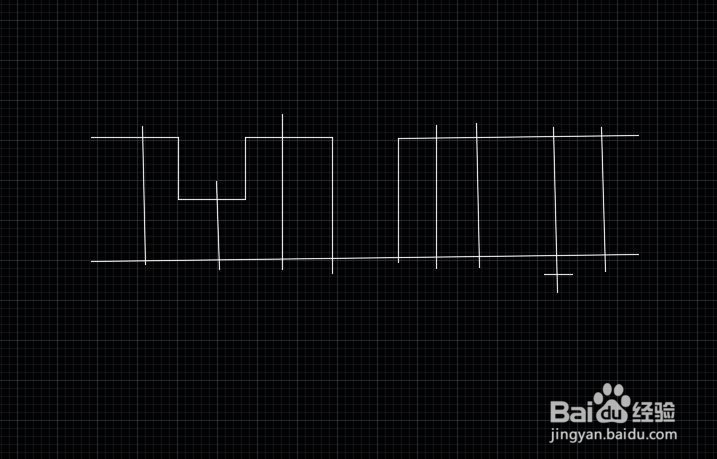

3、选择直线命令,我们在图中画出等效后的电路连线图,如图所示:

5、选择修剪选项之后,再将图中多余的线进行修剪,如图所示:

7、选择矩形选项之后我们在图中画出一个个的矩形作为电路中的电阻,如图所示:

9、选择圆形命令,我们在图中绘制出电流表的图形,如图所示:

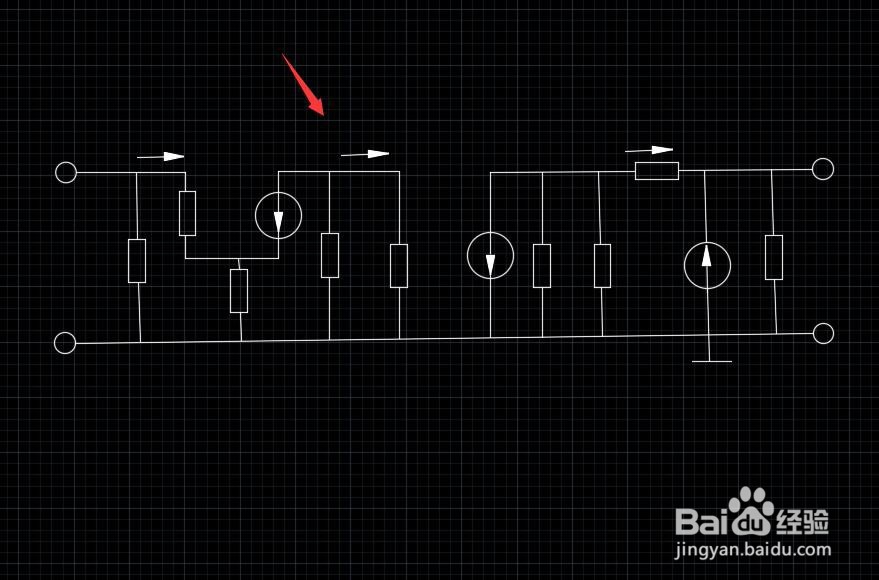

11、修剪好图形之后,再在图中我们再画出电流的方向箭头,如图所示:

13、选择文字选项,我们对绘制好的等效电路图进行标注,最后的微变等效电路图就画好了,如图所示:
