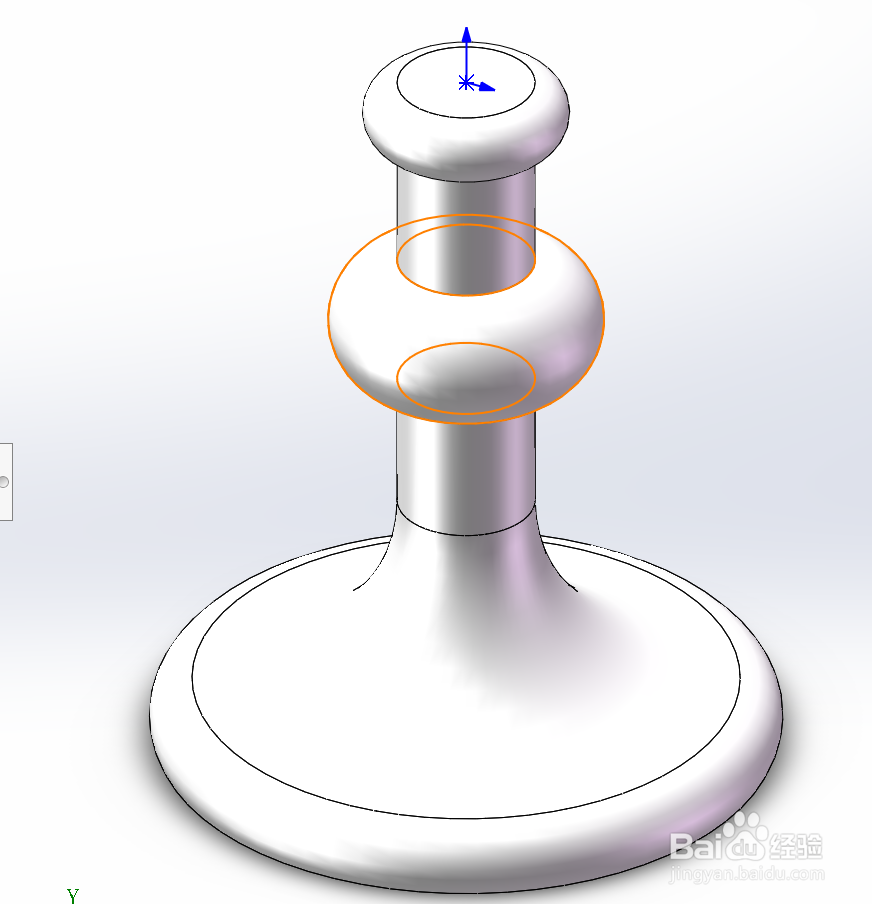

1、首先准备好需要的零件。

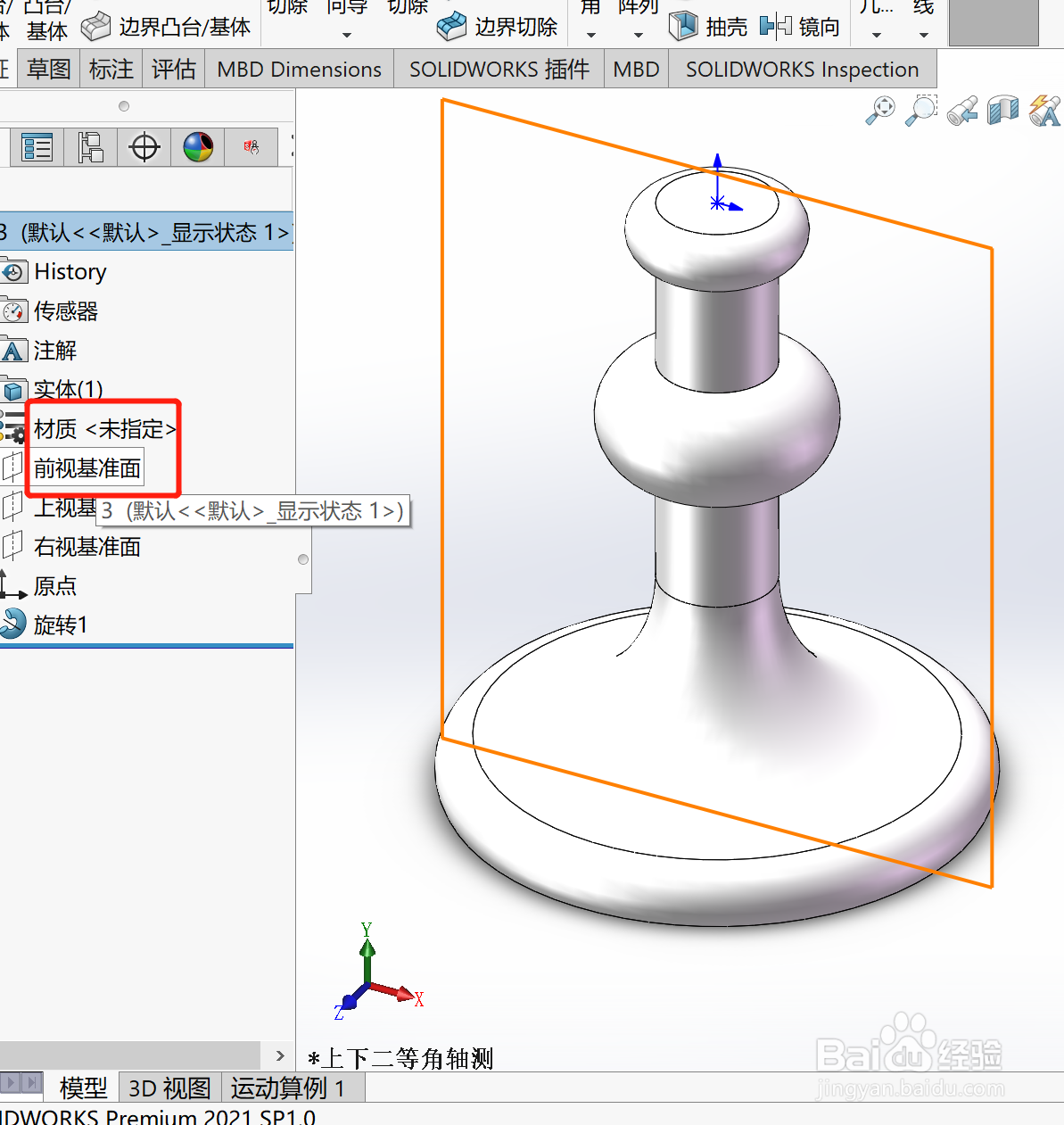

2、单击 FeatureManager 设计树中的前视基准面，然后单击“草图”工具栏上的草图绘制 以打开一张新草图。
3、单击标准视图工具栏上的前视。
单击“视图”工具栏上的移除隐藏线。

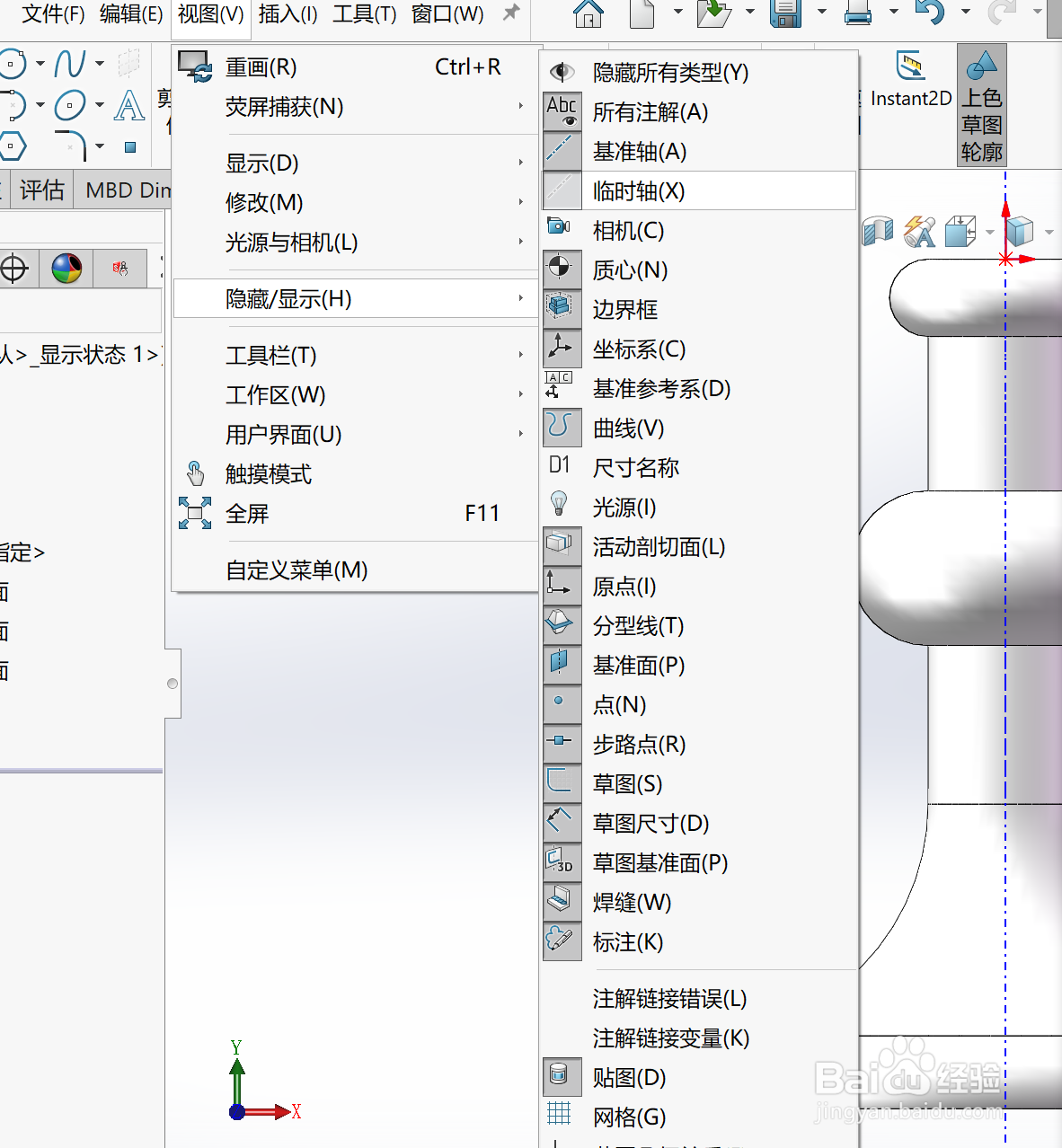

4、右键单击图形区域并选择草图实体 > 直线，然后将指针移到临时轴上。
指针形状变为 ，表示指针已精确位于临时轴上。

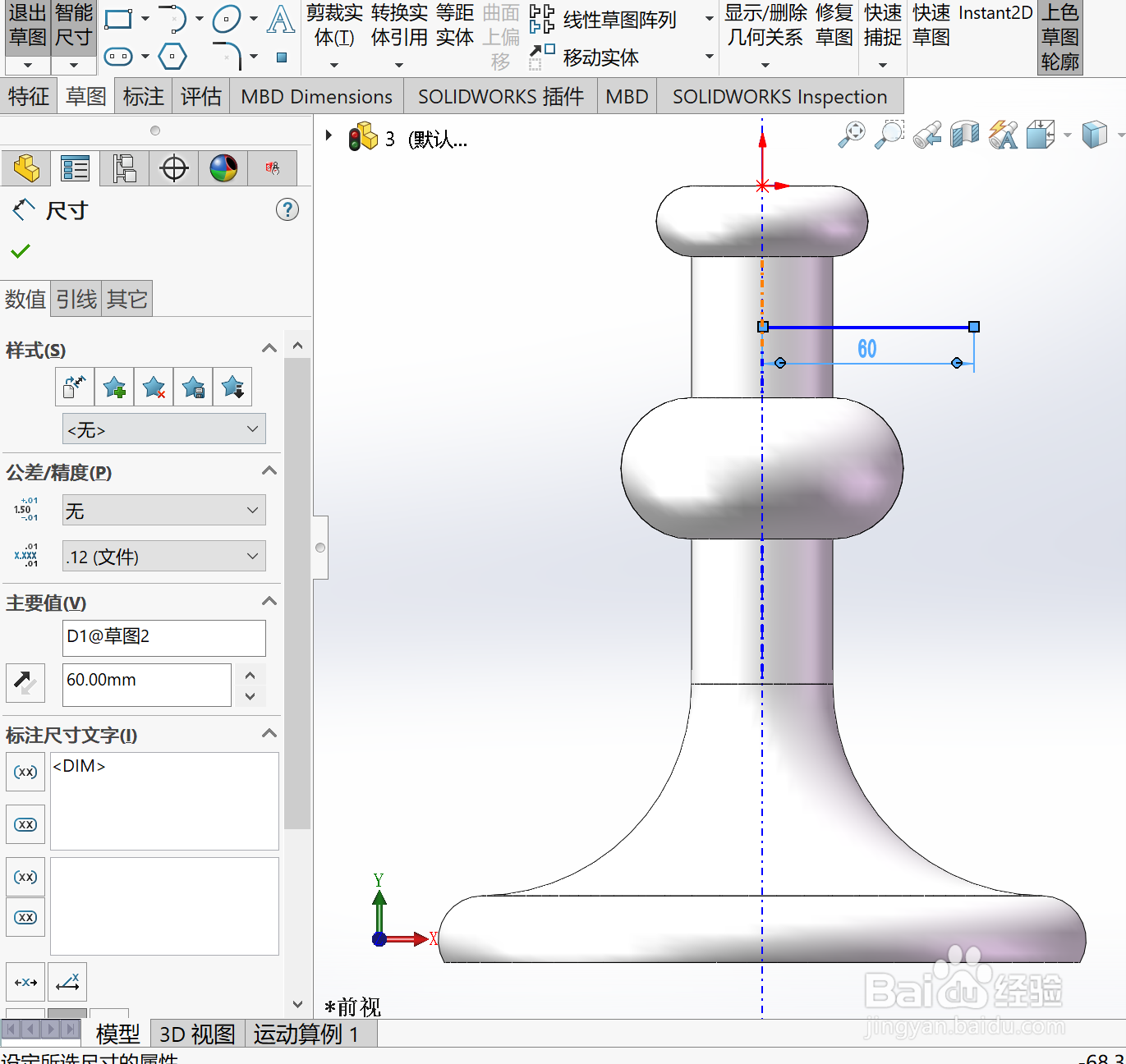

如图所示绘制一条水平线，并标注直线尺寸为 60。
5、右键单击图形区域，然后选取最近的命令 > 切线弧。
从直线的端点开始绘制一圆弧。
标注弧的半径为150。
选择圆弧的端点，并设置竖直尺寸为65。

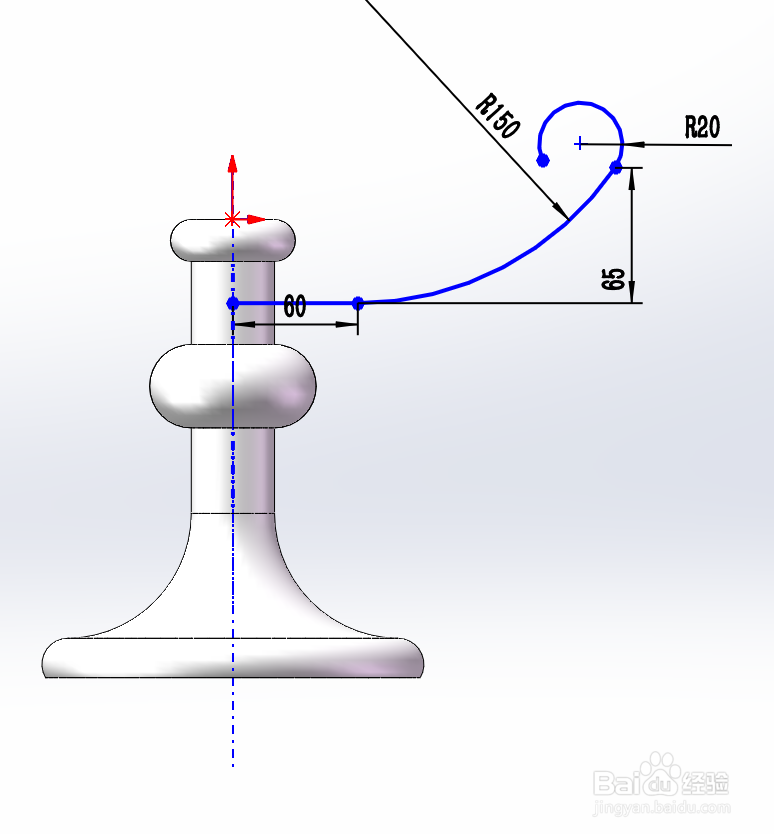

右键单击并选择最近的命令 > 切线弧，然后绘制另一个圆弧，如图所示。
标注圆弧的半径为20。
