西门子触摸屏教程

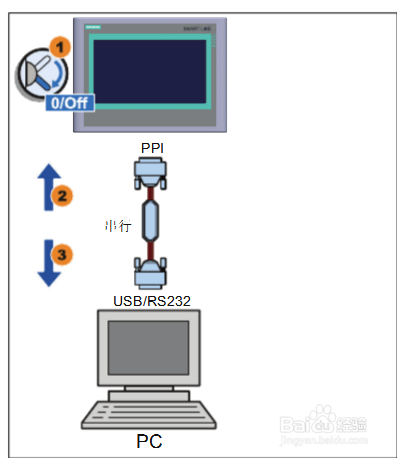

1、通过 RS485/422 接口将组态PC 与触摸屏连接。1.关闭 HMI 设备。2.将PC/PPI电缆的 RS485/422 连接器与HMI 设备连接。3.将 PC/PPI 电缆的 RS232 接头与组态 PC 连接

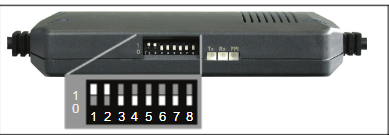

2、组态PC/PPI 电缆。用户如果使用 PC/PPI 电缆来连接 HMI 设备和组态 PC，则需要使用 DIP 开关来对传送速率进行设置。

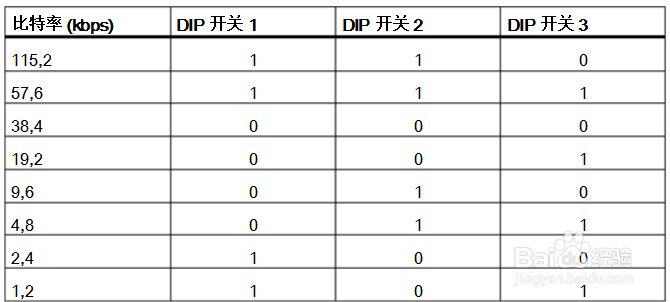

3、用户可以设置以下比特率

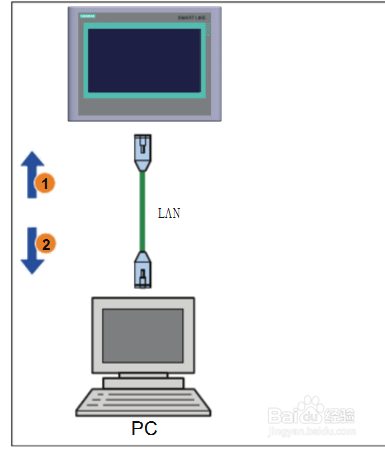

4、通过以太网接口将组态PC 与 SmartPanel 连接
