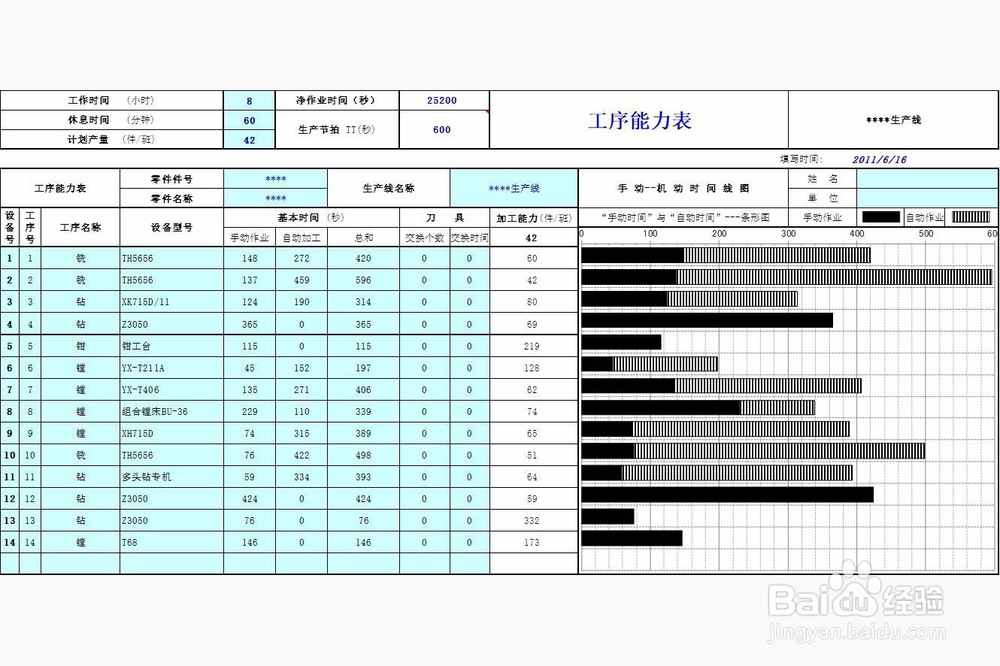

1、将在生产现场写实记录的工序情况填入工序能力表的标准表格，并完成产品线名称、节拍、班制等信息。
2、框选手动作业和自动加工两列的时间-选中菜单栏中的【插入】-【条形图】-堆积条形图。

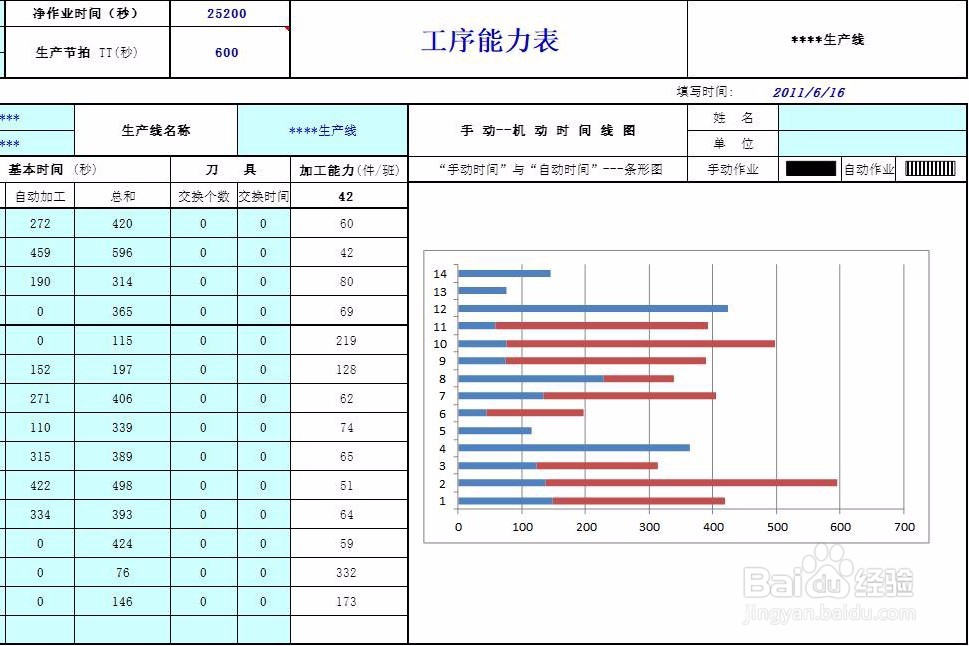

3、删除图例，并拖动图像到合适位置，如图所示。

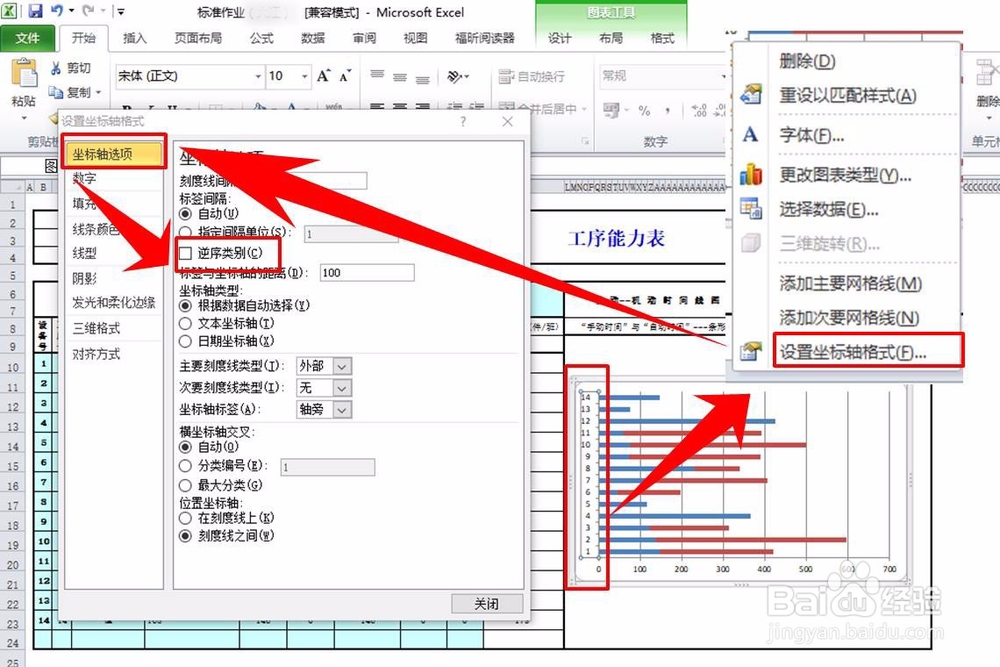

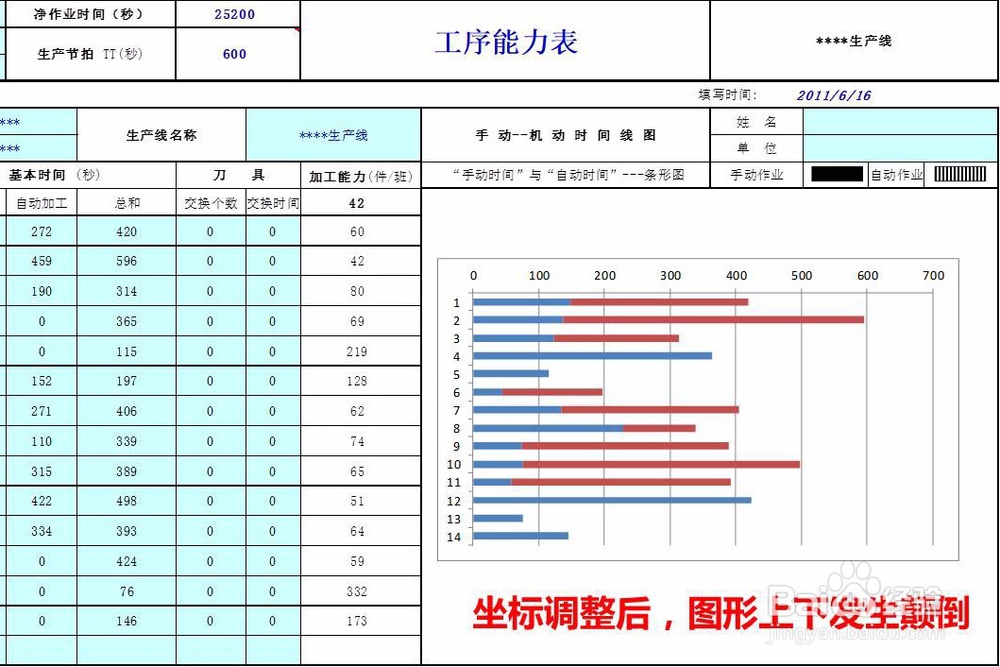

4、选中图形中的纵坐标数亨蚂擤缚字-点击鼠标右键-选中【设置坐标轴格式】-【坐标轴选项】-【逆序类别】-坐标轴选项页面右下角的【关闭】。然后我们会发现条形图的上下与之前的图形颠倒，则说明设置正确了。

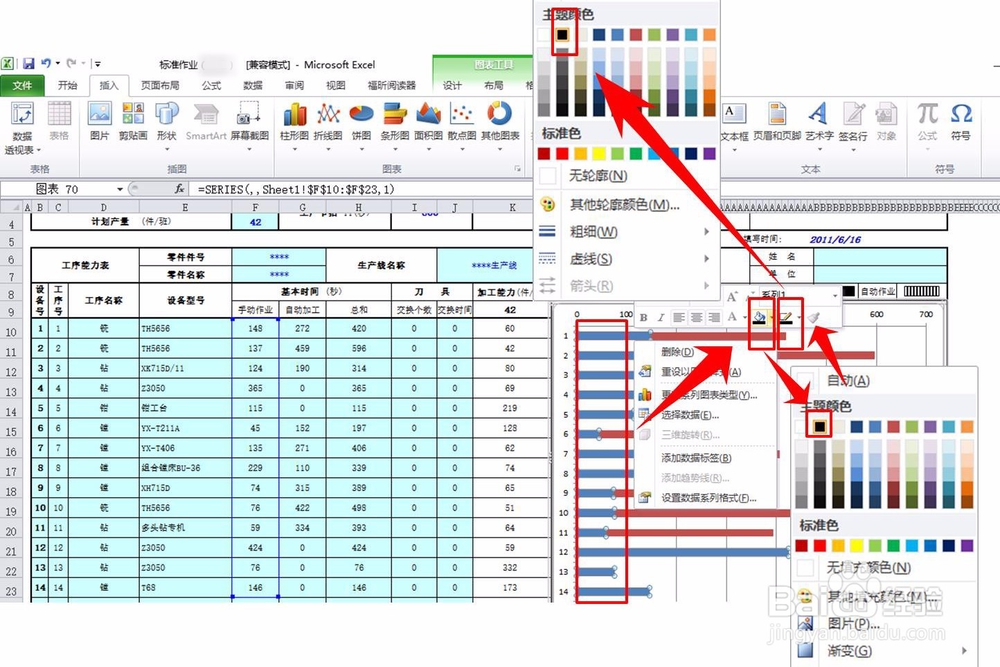

5、单击鼠标左键选中图示上的填充颜色，然后点击【鼠标右键】-选择填充颜色，将其填充为黑色，再选择变边框颜色，也选为黑色。

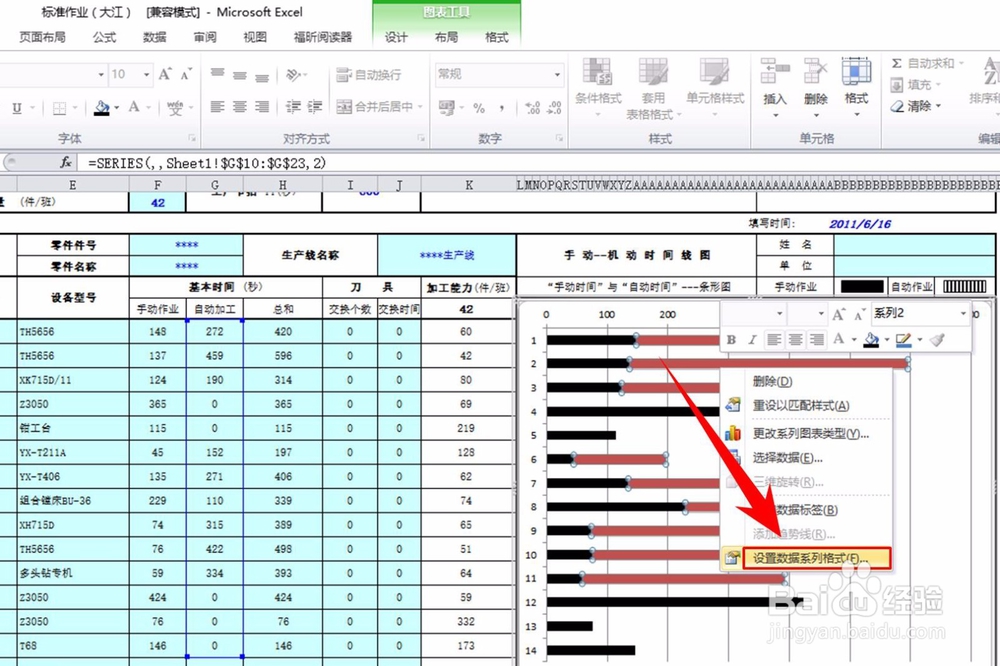

6、单击鼠标左键选中图示上的另外一段填充颜色（如图所示），然后点击【鼠标右键】-【设置数据系列格式】。

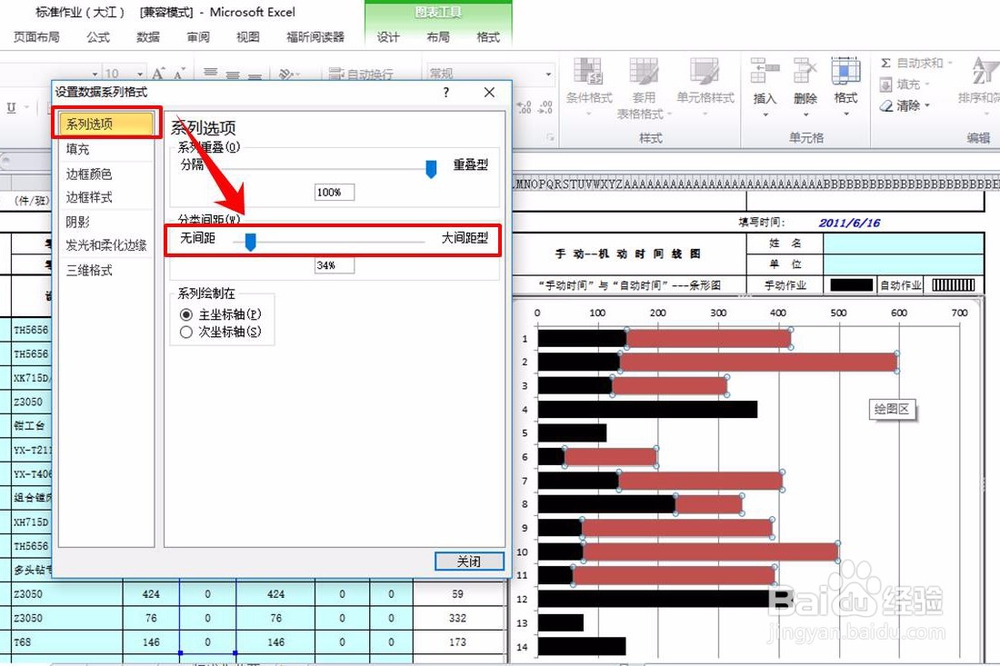

7、【系列选项】-【分类间距】-拖动滚动条调整间距至合适位置。

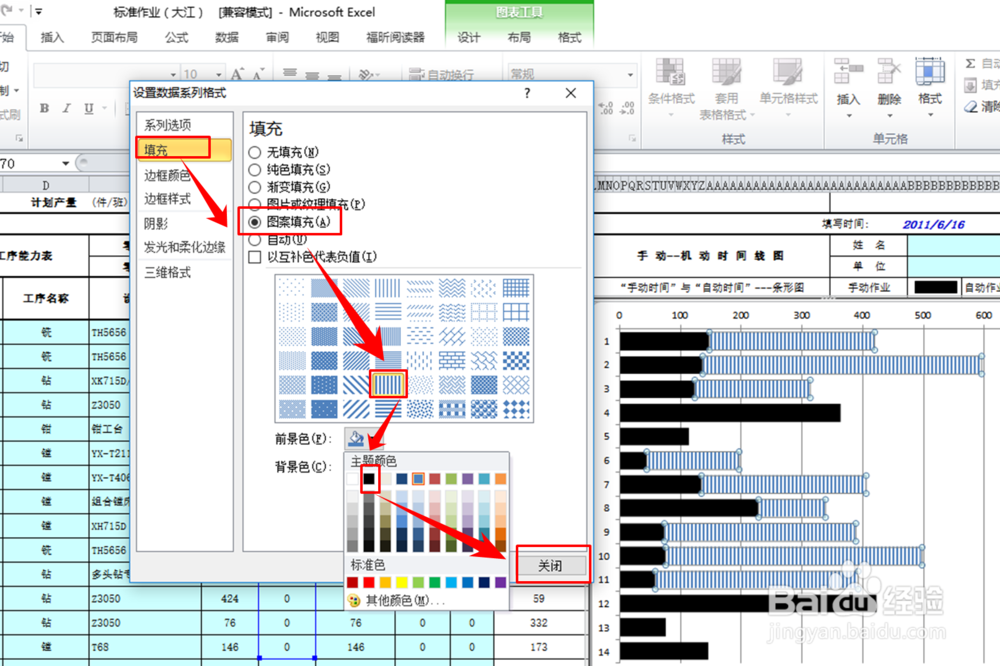

8、选择【填充】-【图案填充】-【深色竖线】-【前景色】-【黑色】-【关闭】
9、按照步骤五的方法，将深色竖线的颜色设置为黑色。

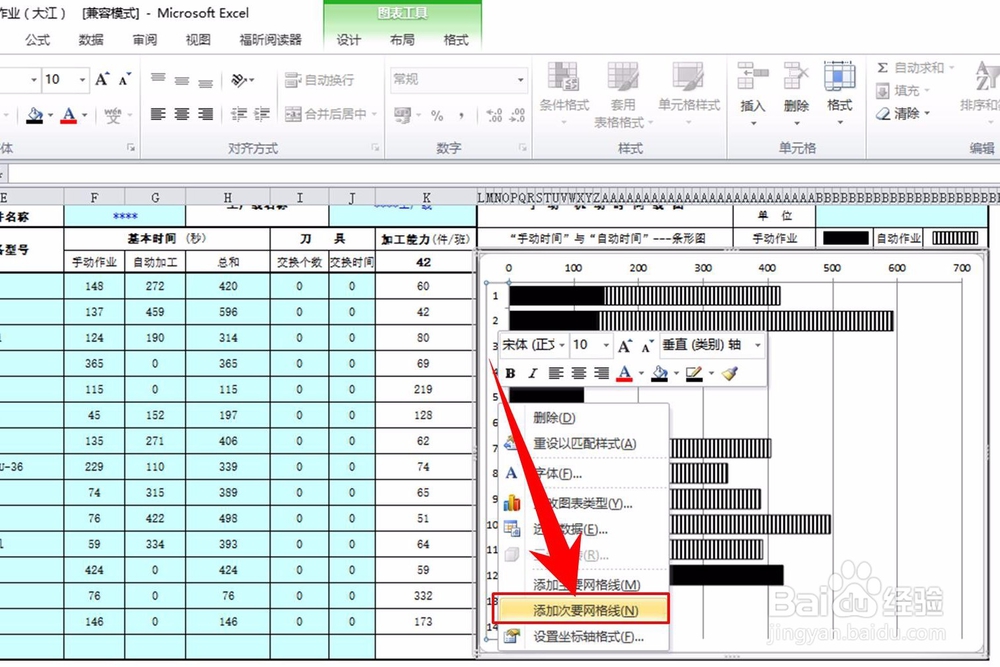

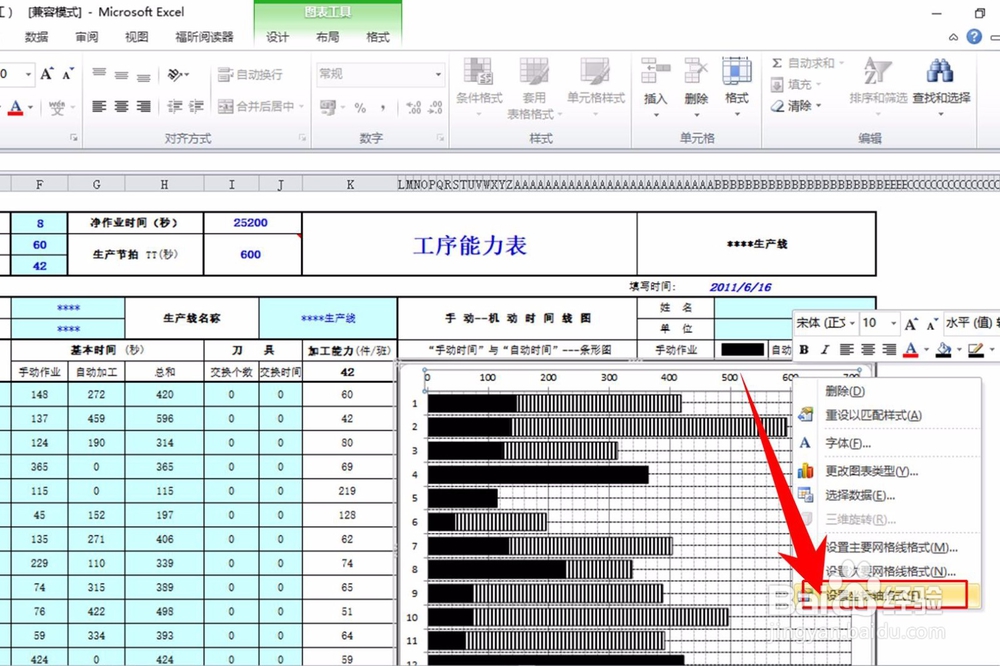

10、单击选中图中纵坐标上的数字-点击鼠标右键-选择【添加次要网络线】

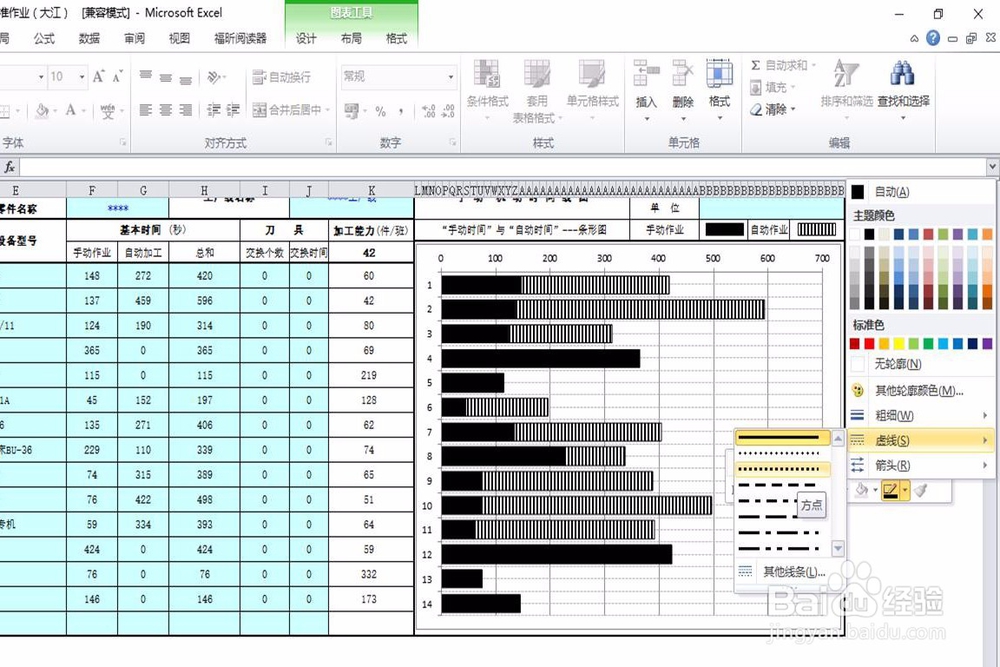

11、单击选中【垂直轴 次要网络线】-【形状轮廓】-【虚线】-选择【方点】线型（图示线型就是方点线型）

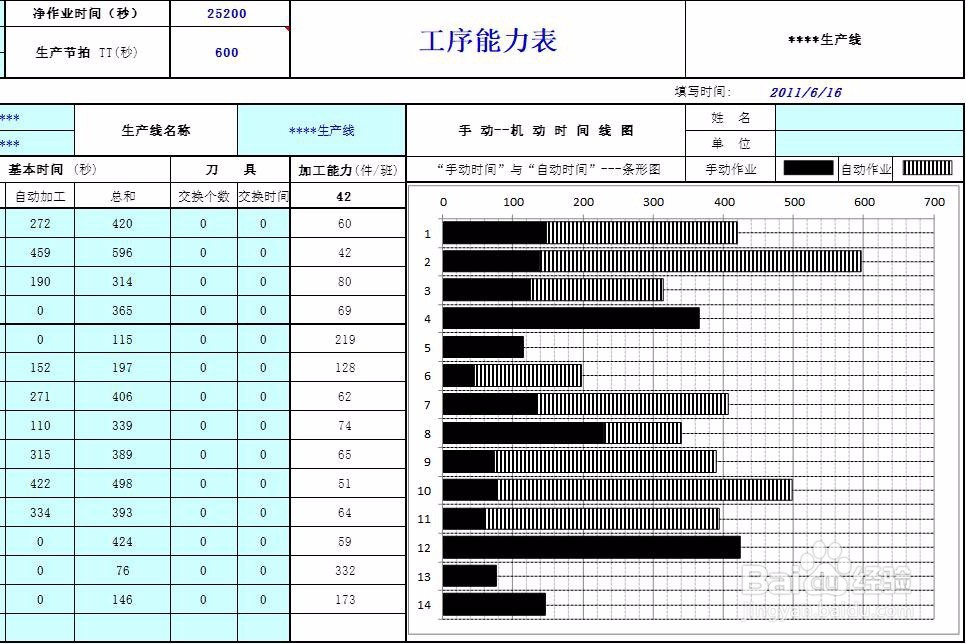

12、按照第十步和第是十一步的方法，添加和设置水平轴次要网络线格式。
13、我们发现水平轴较长，有显示的时候有些空白的地方，现在想缩短设置。鼠标左键选中水平轴上的数字，然后点击鼠标右键，选择【设置坐标轴格式】

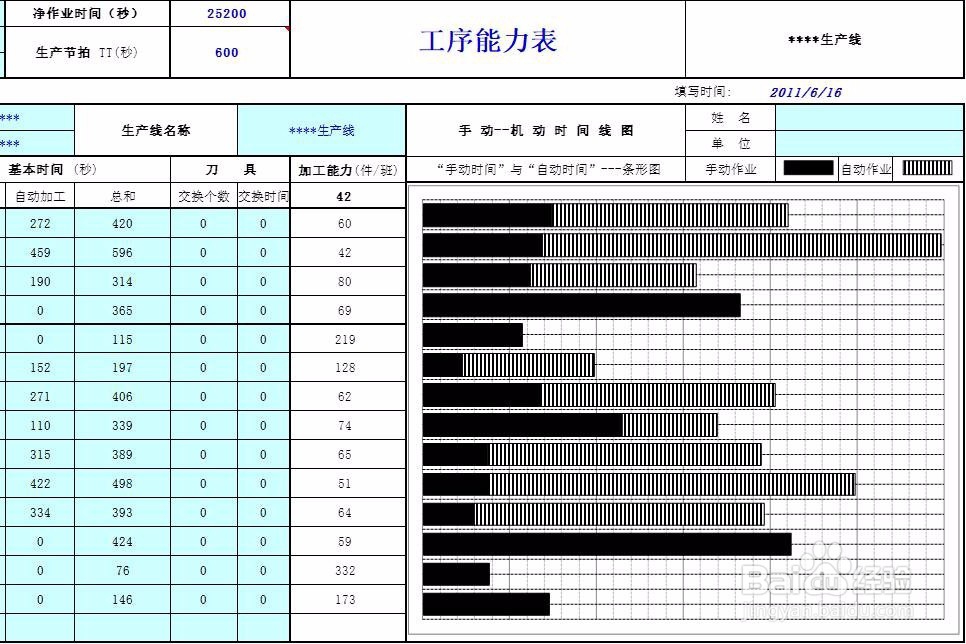

14、【坐标轴格式】-【最大值】-【固定】-手动输入你需要设置的数字（案例中是输入的600），最后删除水平和纵坐标上的数字。
