1、N-S图又被称作为盒图或NS图它的英文名称叫：Nassi Shneiderman图，它是一种可见化建模的一种结构化编程，NS图与流程图非常相似。
2、但是它们还是有所不同，NS图是一种在流程图中可以去掉流程线的，它可以将全部的算法写到一个矩形阵内，在框中包含其他框的流程图形式。

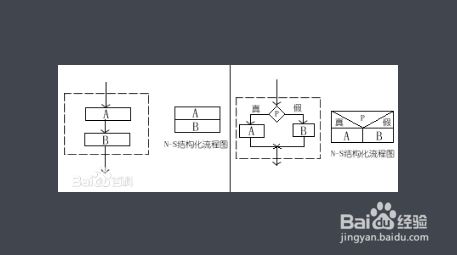

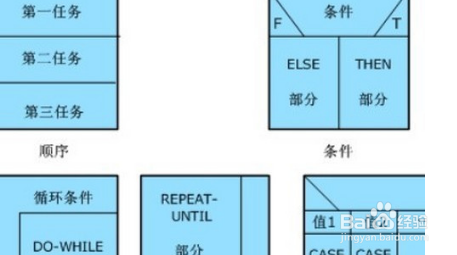

3、NS图的全篇构造它有三种的基本结构框架，如：顺序结构框，选择结构框和循环结构框，这就是NS图表示的算法。
4、这个样子就可以使NS图表示的算法，思路更加清晰，更加的直观明了、更容易的去理解，它更是方便了人们对结构化程序的设计，有效的提高了算法设计的质量和效率。
5、在使用的过程中，人们发现流程线不一定是必要的，随着结构化程序设计方法出现，1973年美国学者Ike Nassi和Ben Shneiderman提出了一种新的流程图形式，这种流程图完全去掉了流程线。
1、1.N-S图又被称作为盒图或NS图。
2.这个样子就可以使NS图表示的算法，思路更加清晰。
3.NS图是一种在流程图中可以去掉流程线的。
